Cabinet Cooler
JW Cabinet Cooler(판넬 냉각기)의 특징
공장의 배전반이나 각종 Control Panel 내부의 쿨링은 안정적인 전력수급과 운용을 위하여 매우 중요한 이슈이다. 이런 경우 Cabinet Cooler는 전기나 가스를 사용하지 않고 Panel의 내부를 적정온도로 유지시켜 과열로 인한 오작동이나 사고를 예방하여 안정적으로 공정을 유지하도록 도와줍니다.
Panel의 설치환경이나 조건에 맞게 NEMA 12, 4, 4X 등급의 적절한 제품이 준비되어 있으며 Panel의 사이즈와 내부 발열체(발열량확인)를 제시하면 적절한 사양을 선정해드릴 수 있으며, 별도의 일체형으로 Enclosure Cabinet Cooler도 준비되어 있습니다.
Panel의 설치환경이나 조건에 맞게 NEMA 12, 4, 4X 등급의 적절한 제품이 준비되어 있으며 Panel의 사이즈와 내부 발열체(발열량확인)를 제시하면 적절한 사양을 선정해드릴 수 있으며, 별도의 일체형으로 Enclosure Cabinet Cooler도 준비되어 있습니다.
JW Cabinet Cooler의 종류

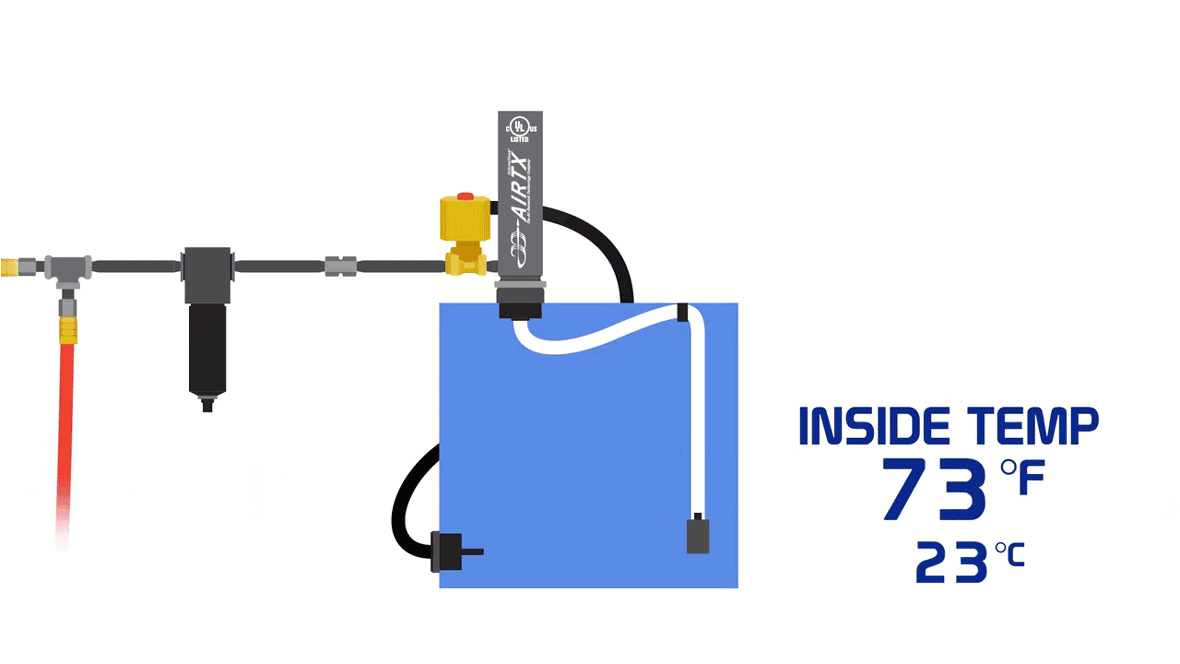

JW Cabinet Cooler의 작동원리

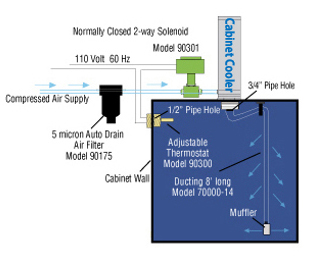

장착 및 사용방법
- 판넬의 상부에 27mm Hole을 뚫고 Cooler를 장착한다.
- 3/4" Pipe Hole에 노즐을 끼워 연결한다.
- 노즐에 공기 노출 구멍을 뚫어 주요 발열체 부위에 냉각된 에어가 향하도록 위치시킨다.
- Cooler의 Inlet Hole에 Pure Dried Air를 주입시킨다. 에어는 가능한 한 수분이 제거된 에어를 사용하여야 하며,
수분이 많이 있을 경우 Cooler의 수명을 단축시킬 수 있음을 유의하여야 한다.
Auto drain Filter를 장착하면 수분을 제거할 수 있다. - 외부 온도와 20°C 이상 기온이 차이가 나면 결로가 생길 수 있다.
- 내부의 더워진 공기는 Cooler의 하단부 고무 packing 사이를 통해 외부로 배출된다.

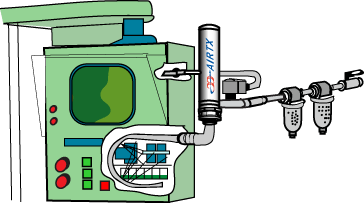

적응 가능 영역
- NC/CNC Cabinet.
- 산업용 PC Panel PLC Panel.
- 각종 측정, 녹화장비 Panel.
- 폐쇄회로 TV Camera Panel.
- Motor controls and relays panel.
JW Cabinet Cooler의 장점
- 유지 보수가 필요 없어 초기비용만으로 Cooling 이 가능합니다.
- 고효율이기 때문에 유지비용이 저렴합니다.
- Panel의 사이즈에 맞게 모든 사양이 준비되어 있습니다.
- 기존의 방법과 달리 Panel 내부가 청결하게 유지됩니다. (먼지-NO)
- 전기나 가스와 같은 에너지가 필요없습니다.
- 컴팩트하여 좁은 공간에도 설치가 가능합니다.
- 주파스나 전자파 방해와 무관합니다.
- 소음이 없어 작업장을 쾌적하게 유지할 수 있습니다.
- 방폭지역에서도 안전하게 사용할 수 있습니다.
Jw Cabinet Cooler의 용도
MULTIPLE FACE MACHINING
CNC MACHINING
CHEMICAL PROCESSING
BOTTLING PLANT
Accessory

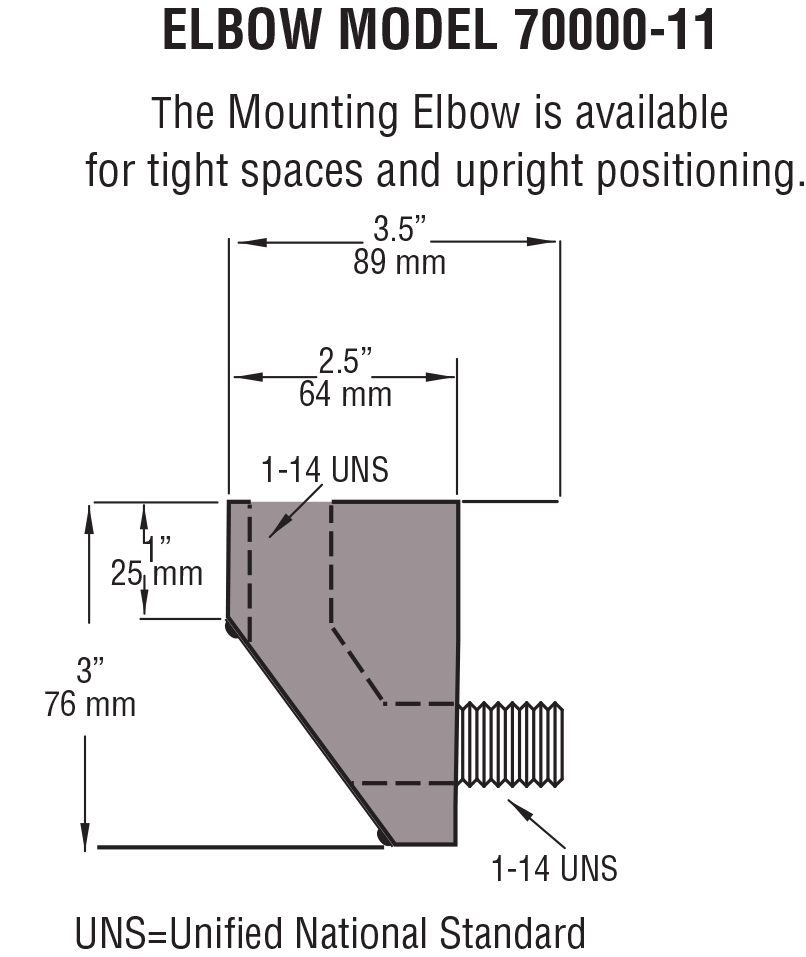

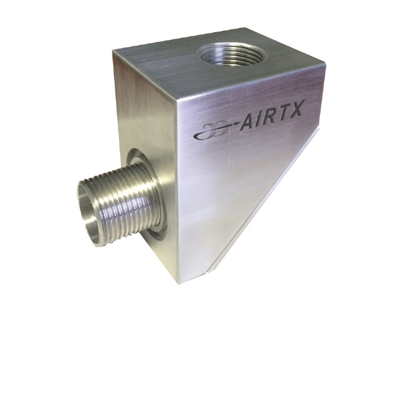

Cabinet Cooler Mounting Elbow

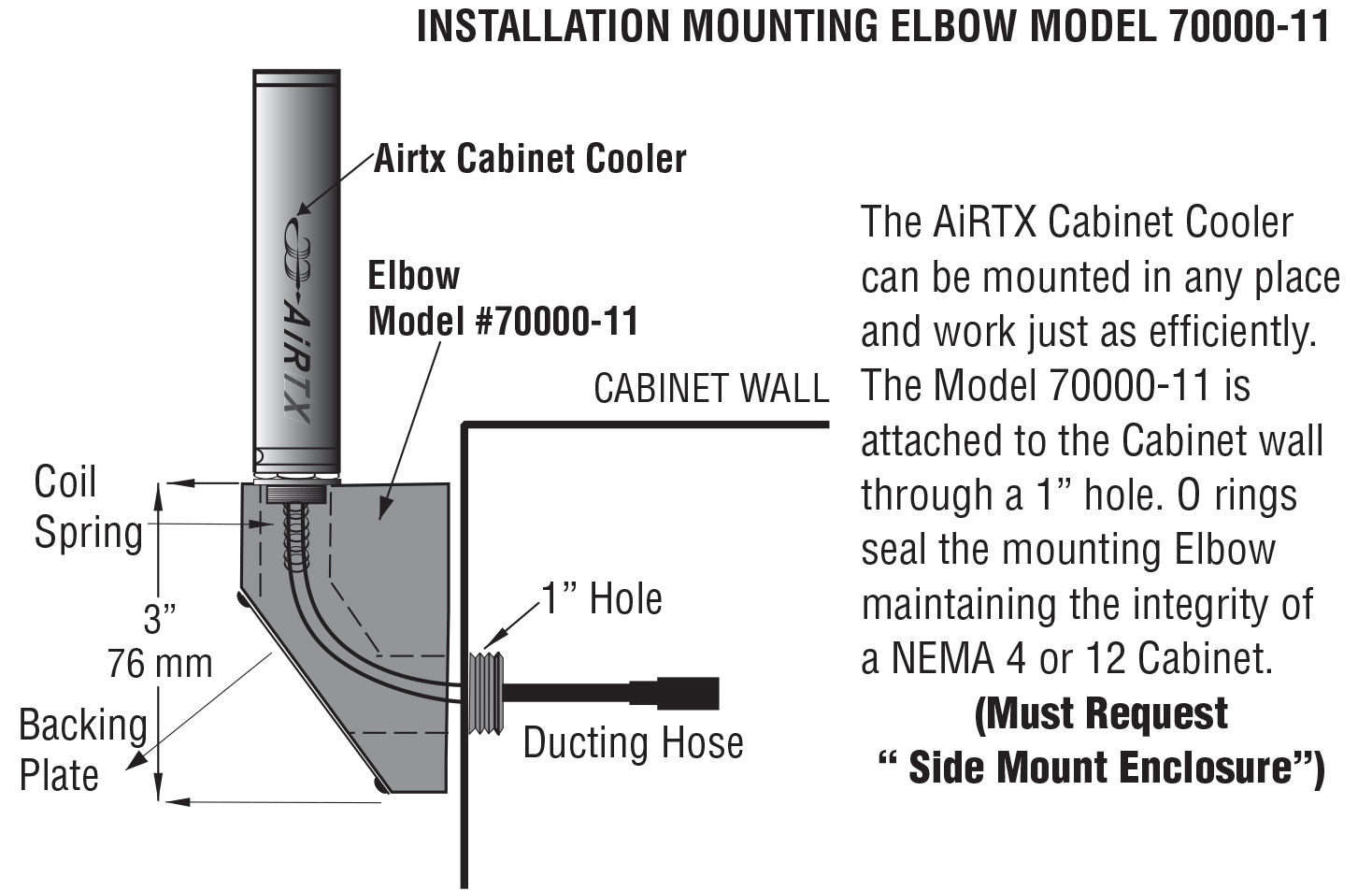

Cabinet Cooler는 일반적으로 Cabinet의 상부에 설치하는 것이 일반적이지만, 사정이 여의치 않을 경우 측면에 설치할 수도 있습니다. 이때에는 Elbow를 사용하여 간단히 문제를 해결할 수 있습니다.
Dimension & Drawing
