Serpentine Ⅱ, Ⅵ
Serpentine Triple Pass Heater는 OEM으로 제작 요청되는 일반적인 히터이며 현장에서 열선을 교체할 수 있는 히터입니다. 히터 열선은 다목적 Serpentine Coil로, Stainless steel “Triple-Pass” Housing 내부에 장착하여 베이스에 고정된 나사를 통해 전기를 연결합니다. Housing은 들어오는 공기를 사용하여 히터 Element를 통과하기 전에 외부를 냉각시킵니다. 이를 통해 복사 열 손실을 최소화하고 히터와 접촉하는 작업자의 부상을 줄여 안전하게 합니다. 에어는 일반적으로 압축 공기를 사용합니다.
특징
- 최고 가열온도는 815°C입니다.
- 가장 저렴한 히터 열선입니다.
- Triple Pass Housing으로 제작하여 효율을 극대화하였습니다.
- 열선만으로도 저렴하게 히터로 사용할 수 있습니다.
- 최고 1.7 Bar의 에어를 사용할 수 있습니다.
- Compact type 2~3.6KW는 208mm, 5~8KW는 276mm입니다.
- 다양한 사양(240V, 2KW, 2.8KW, 3.6KW, 5KW, 6KW, 8KW)
- 섬유공정에서 Seam Sealing Machine에 사용하고 있습니다.
- RoHS, CE 인증 제품으로 안정성이 확보된 제품입니다.
모델 및 제원
Serpentine Ⅱ Elements used with housing 029763
| Part Number | Max. watts | Max. Volts | Max. Amps | Length "A" | O.D. "B" |
| 029765 | 2kW | 240 | 8.9 | 8.20"(208mm) | 0.63"(16mm) |
| 029766 | 2.58kW | 240 | 11.7 | 8.20"(208mm) | 0.63"(16mm) |
| 029767 | 3.6kW | 240 | 15 | 8.20"(208mm) | 0.63"(16mm) |
| 060418 | 3.6kW (Two-stage) | 240 | 15 | 8.63"(219mm) | 0.63"(16mm) |
Serpentine Ⅵ Elements used with housing 057088
| Part Number | Max. watts | Max. Volts | Max. Amps | Length "A" | O.D. "B" |
| 040291 | 5kW | 240 | 20.8 | 10.88"(276mm) | 1.25"(32mm) |
| 040292 | 6kW | 240 | 25 | 10.88"(276mm) | 1.25"(32mm) |
| 061429 | 6kW (Two-stage) | 240 | 25 | 10.88"(276mm) | 1.25"(32mm) |
| 056548 | 8kW | 240 | 33.33 | 10.88"(276mm) | 1.25"(32mm) |
Housing Assemblies
| Part Number | Serpentine Type | "A" | "B" | "C" | "D" | "E" |
| 029763 | Ⅱ | 1.6" (40mm) | 9.0" (229mm) | 10.0" (254mm) | 0.7" (18mm) | 3/8" NPT |
| 057088 | Ⅵ | 2.1" (54mm) | 11.9" (302mm) | 12.9" (327mm) | 1.4" (35mm) | 3/4" NPT |
다이어그램

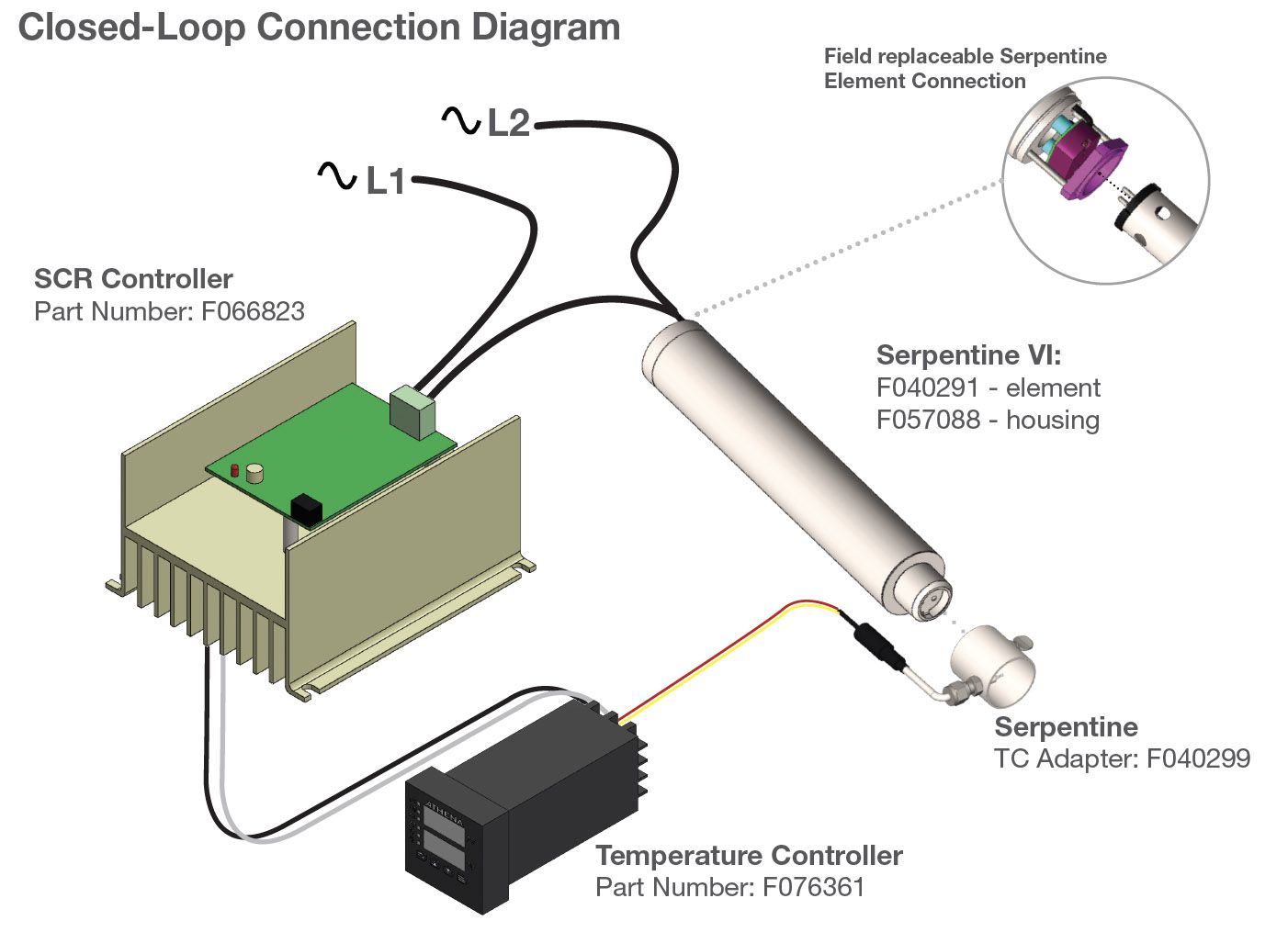

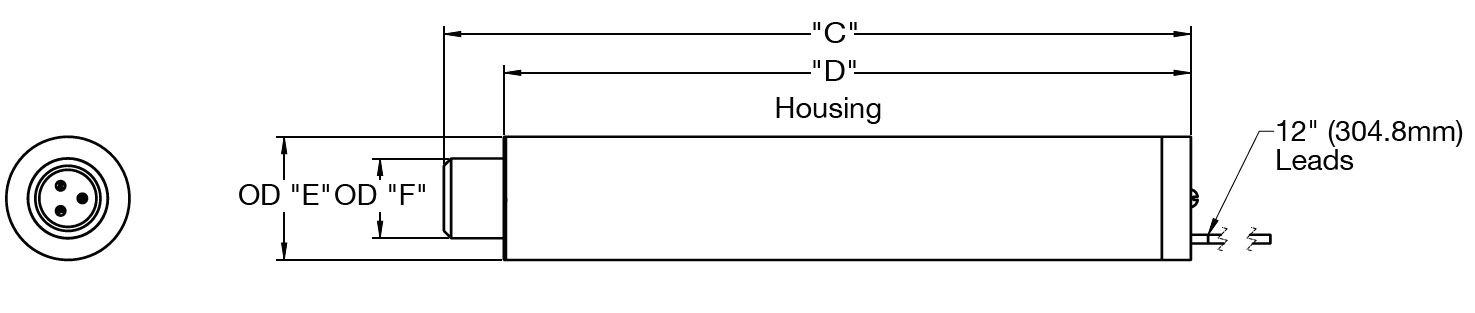

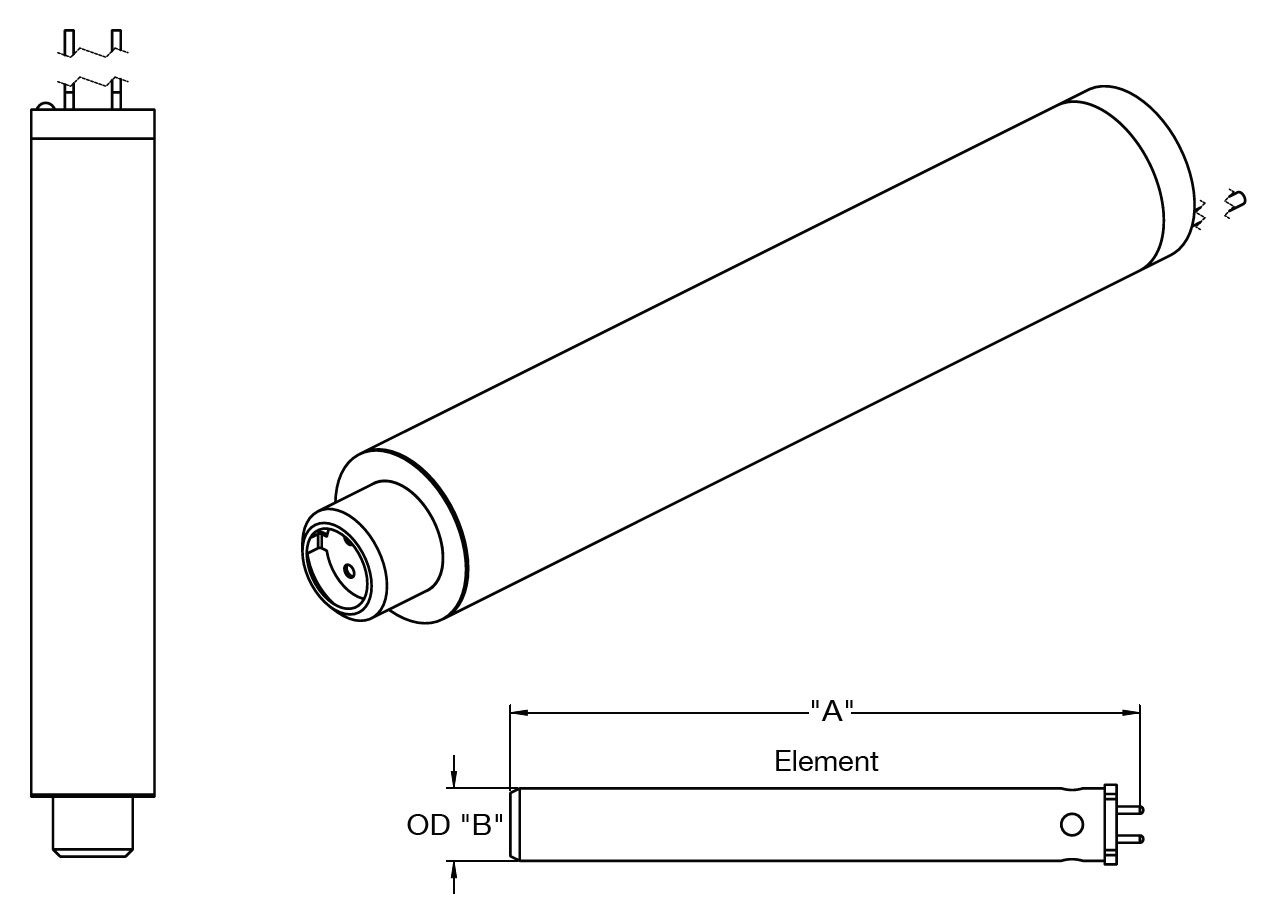

Serpentine Ⅱ & Serpentine Ⅵ
제품사진

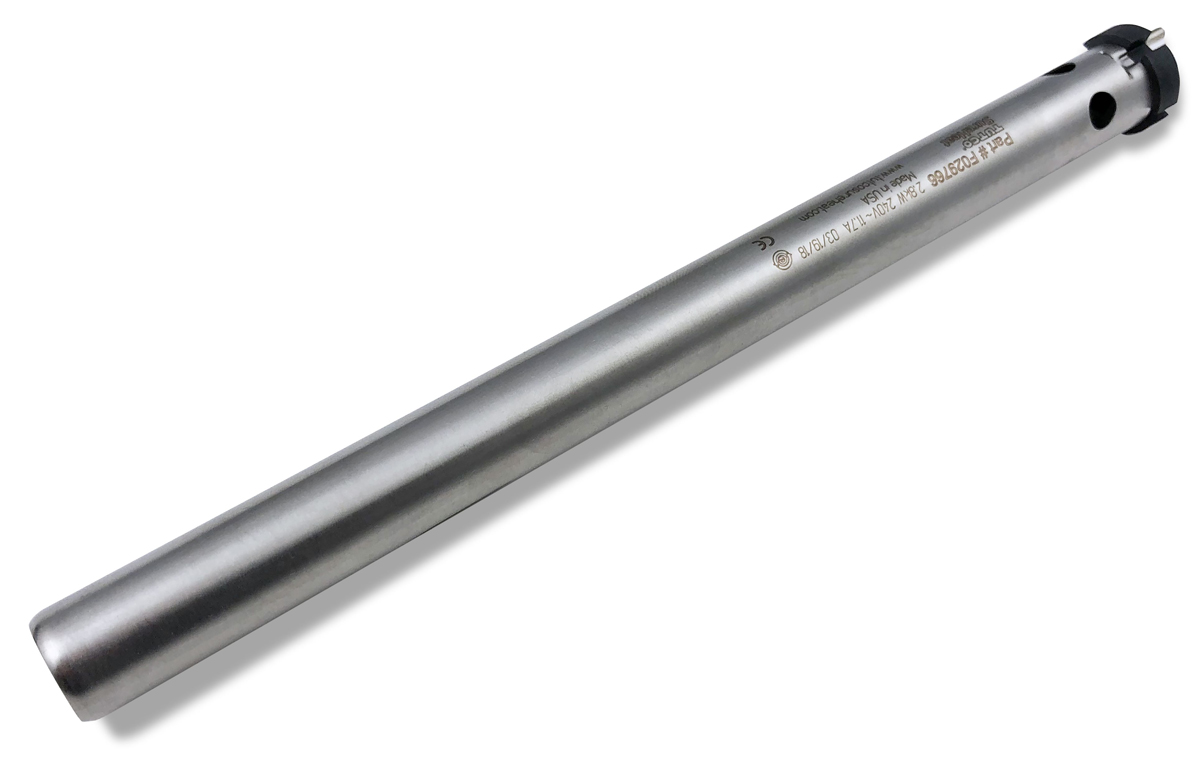

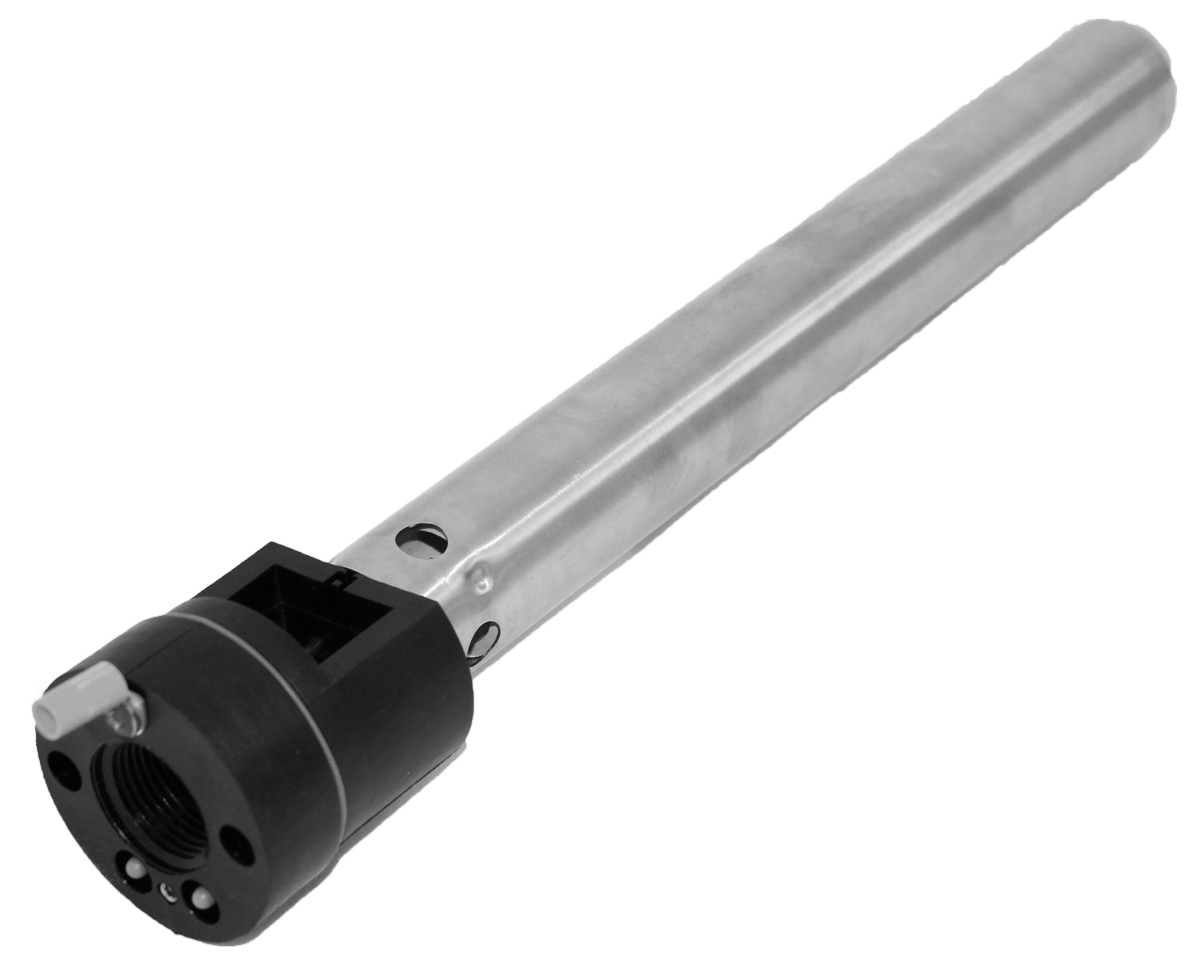

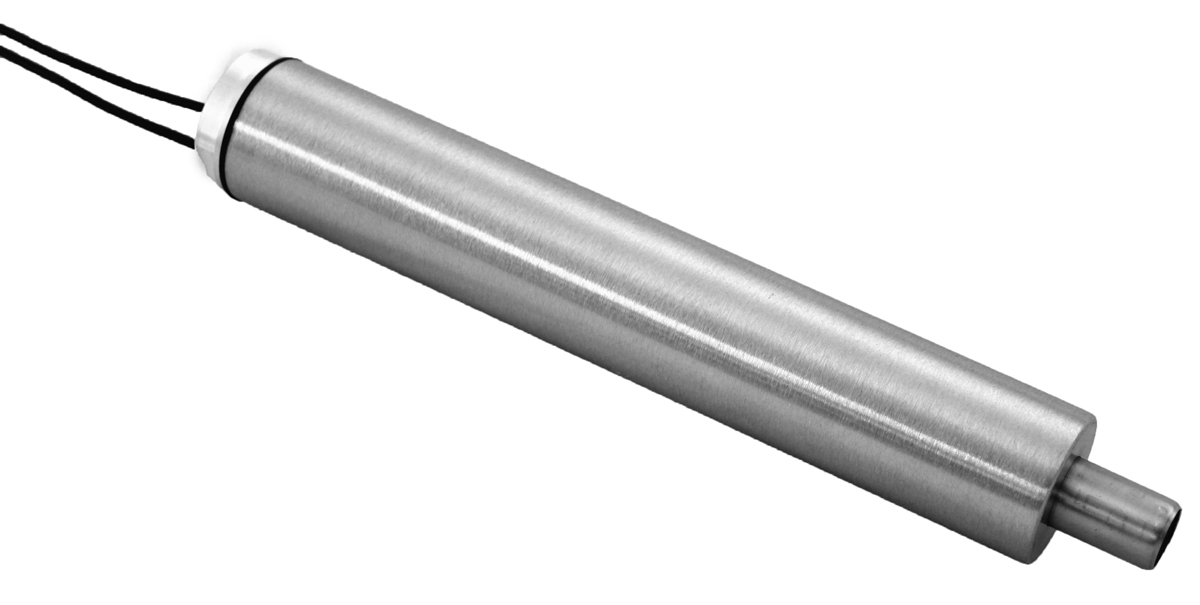

Serpentine Ⅱ

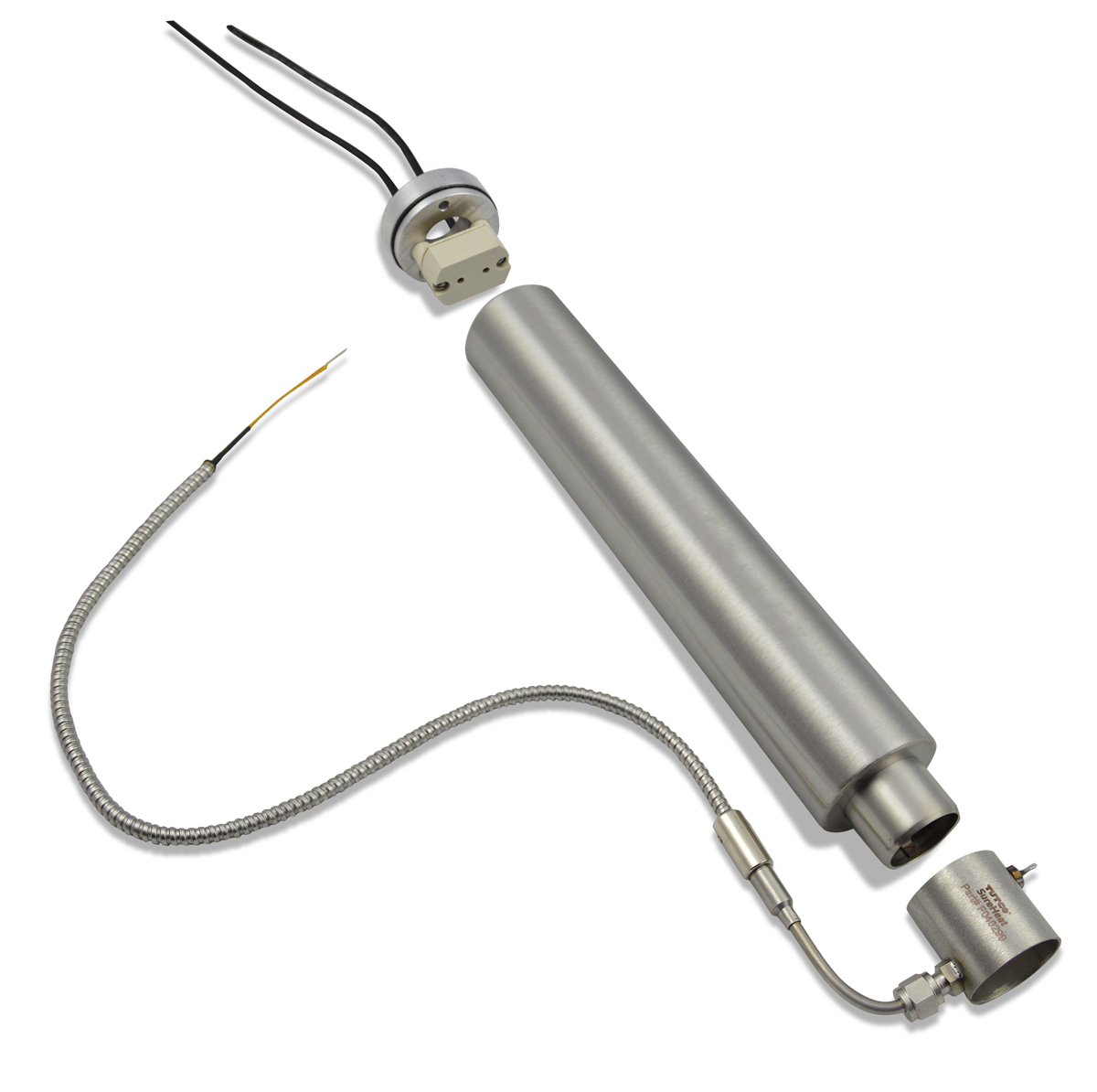

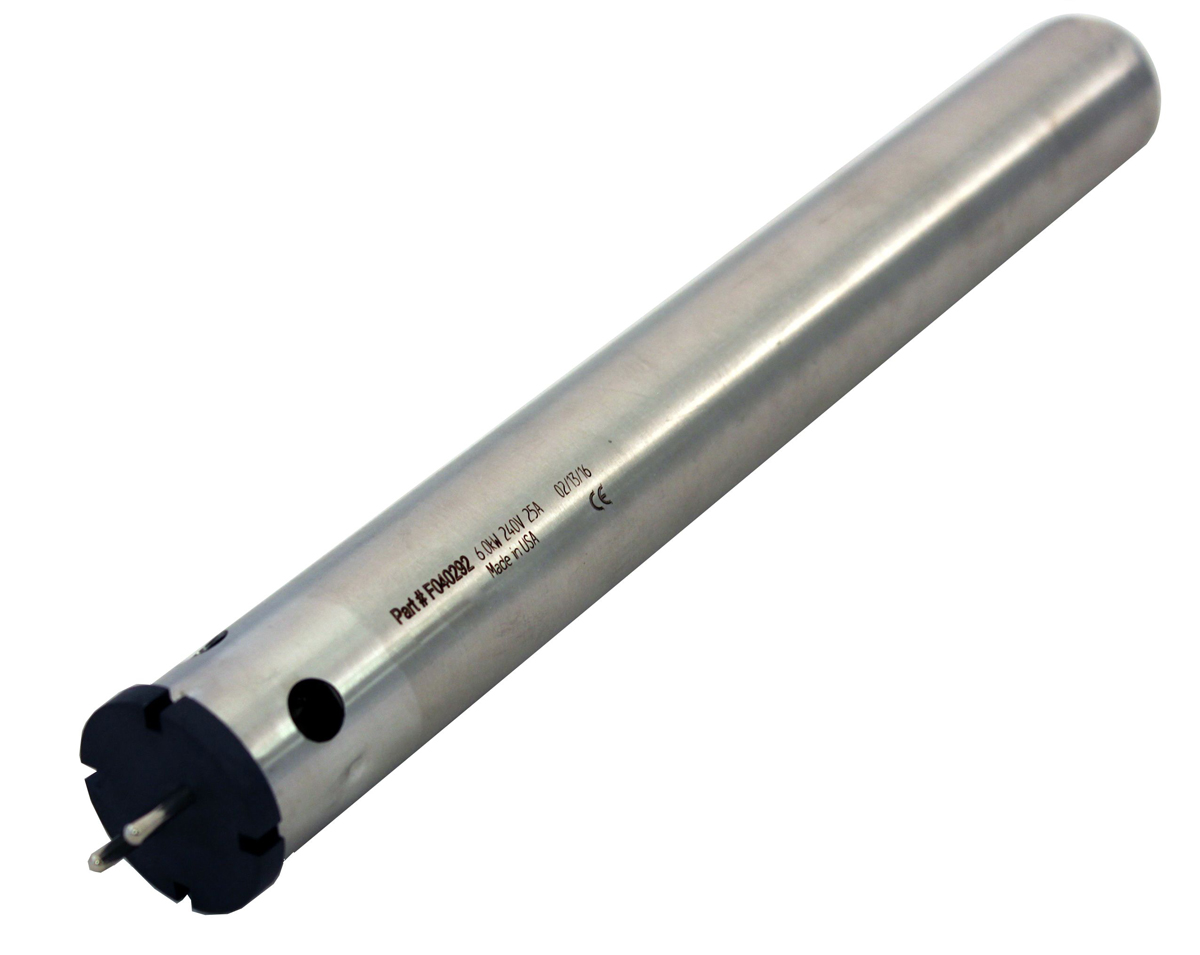

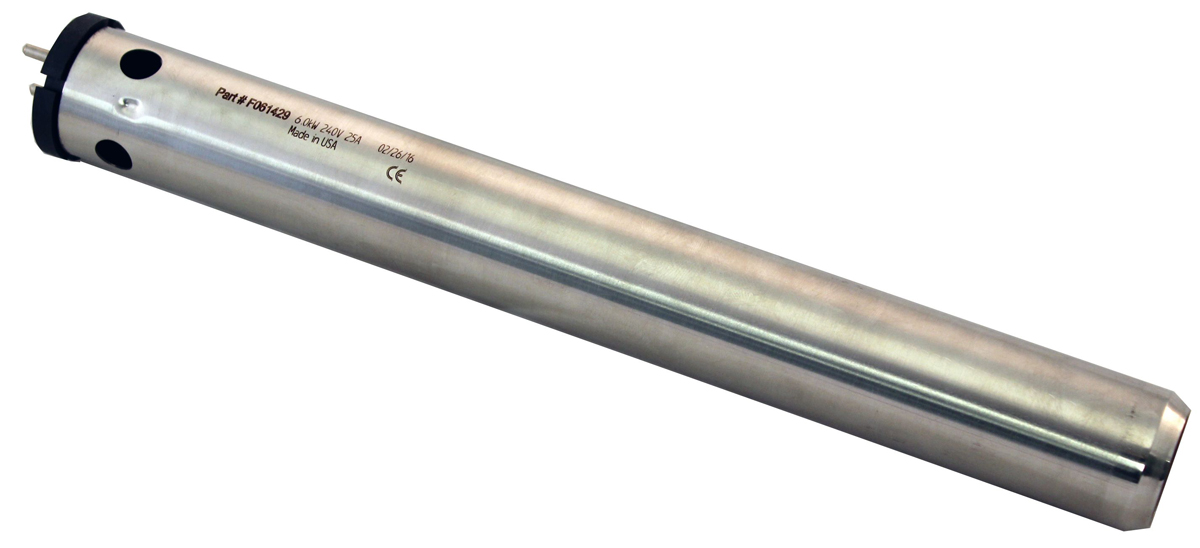

Serpentine Ⅵ

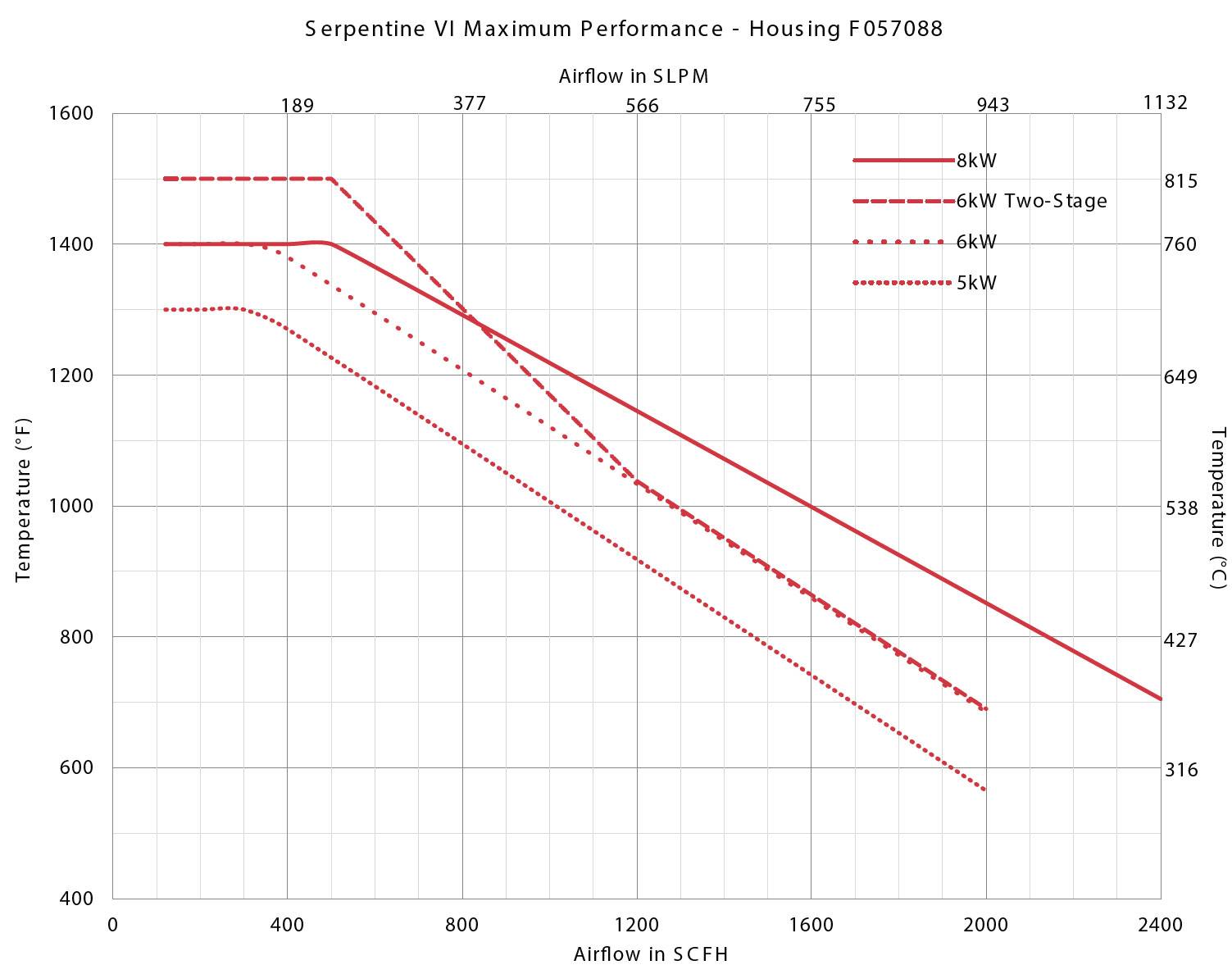

Performance Curve

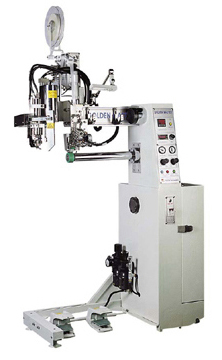

섬유공정에서의 사용예
