HSH
Halogen Spot Heater 는 할로겐 램프와 특수 설계된 반사경으로 점이나 선 형태로 집광하여 피가열체를 고온으로 순간적으로 가열하는 장치입니다.
사양에 따라 차이는 있으나 최고온도 1200 °C까지 순간적으로 (1~2초 이내) 도달하여 목적하는 작업을 이룰 수 있으며 또 주변에는 열이 적게 전달되므로 다른 장비에 열 충격을 최소한으로 줄일 수 있습니다.
사양에 따라 차이는 있으나 최고온도 1200 °C까지 순간적으로 (1~2초 이내) 도달하여 목적하는 작업을 이룰 수 있으며 또 주변에는 열이 적게 전달되므로 다른 장비에 열 충격을 최소한으로 줄일 수 있습니다.
특징

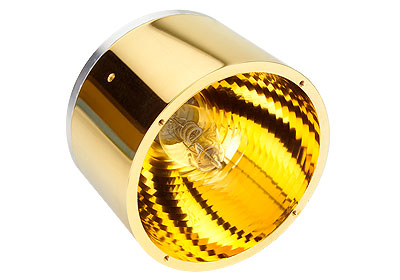

- 할로겐 램프에 특수 Gold 반사경을 장착한 고효율 Spot Heater 입니다.
- Spot 지름을 최소화하면 최고 1200°C까지 가열이 가능합니다.
(HSH-1, 2KW Heater는 주로 금속이나 반도체를 깨끗하게 가열하기 위하여 개발한 제품입니다.) - 유리를 투과하는 가열에도 효과적입니다.
- 클린도가 요구되는 각종 가열에 매우 효율적인 열원입니다.
- 진공챔버내의 시료의 가열이나 세정후의 건조, 열 코킹 등 비접촉 가열에 유효합니다.
- 고객의 요구에 따라 초점거리 등을 조정할 수 있도록 제작이 가능합니다.
- 고속 온도 상승이 가능합니다.
- 작은 부위의 부분 가열이 가능하여 다른 장비에 열 충격을 주지않습니다.
용도
- 비 접촉 가열
- 각 영역에서의 납땜(Soldering)
- 세라믹의 소결
- 금속의 경화 조정
- 곡선형 가공 시 예열
- 연소 건조공정의 열원장치
- 진공 챔버내의 시료의 가열 및 연소
- 수지 재단, 또는 단면의 부분가열 및 열 수축 튜브의 수축
- 클린 가열이 요구되는 각종 반도체 공정 등에 매우 유용

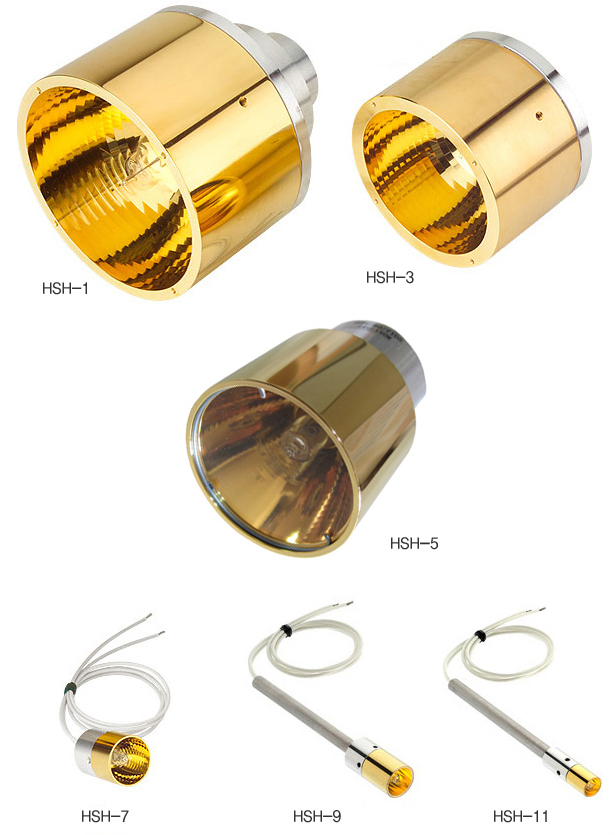

제품 사진
Application Case
진공챔버내의 시료의 가열
- 유리창을 통과하여, 진공챔버내의 시료를 가열할 수있습니다.
- 각종 실험용도로의 가열이 가능합니다.
- Clean 한 열원이기 때문에 Chamber에 영향을 주지 않습니다.
납땜(Soldering)
1. Spot Soldering
- OnOff 시간이 짧고 온도제어를 용이하게 할 수 있기 때문에 피가열체의 이동에 맞춰 가열하는 것이 가능 합니다.(로봇팔에 부착하여 사용도 가능)
- Spot Heating 이 가능하기 때문에 타 장비에 열로 인한 Stress(충격)을 주지 않습니다.
- 기판에 미소한 부품의 납땜이 가능합니다.
2. Pre Heating
- 납 인두로 납땜을 하기 전에 해당부위를 미리 예열하여 납땜을 용이하게 해줍니다.
또한 납을 사용하지 않는 납땜에도 유효한 효과를 얻을 수 있습니다.
3. 수지끼리의 융착
- 수지를 배합한 뒤 융착하는데 효율적으로 사용할 수 있습니다.
- Spot Heater에 의해 필요한 부위에만 집중적으로 열을 가할 수 있습니다.

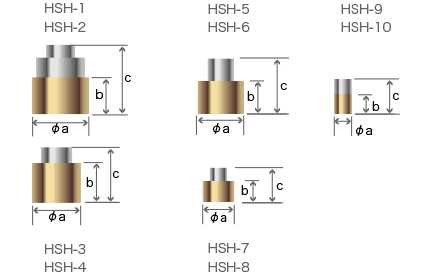

치수도 및 제품사양
| 형식 | 집광경S (mm) |
촛점거리f (mm) |
반사 경면 |
램프용량 | 외형치수 | 중량 | ||
| a(mm) | b(mm) | c(mm) | ||||||
| HSH-1 표준 사양 수냉식 |
50 | 50 | 금 도금 | 100V 2KW 100V 2.5KW |
160 | 105 | 173 | 4Kg |
| HSH-2 특별주문 사양 수냉식 |
20 이상 임의 | 30 이상 임의 | 금 도금 | 100V 2KW | 160 | 105 | 173 | |
| HSH-3 표준 사양 수냉식 |
15 | 40 | 금 도금 | 100V 500W 100V 1KW |
120 | 85.5 | 112 | 1.8Kg |
| HSH-4 특별주문 사양 수냉식 |
15 이상 임의 | 30 이상 임의 | 금 도금 | 100V 500W | 120 | 85.5 | 112 | |
| HSH-5 표준 사양 자연 공냉식 |
8 | 15 | 금 도금 | 24V 150W | 60 | 45 | 75 | 320g |
| HSH-6 특별주문 사양 자연 공냉식 |
8 이상 임의 | 10 이상 임의 | 금 도금 | 24V 150W 24V 300W 36V 450W |
60 | 45 | 75 | |
| HSH-7 표준 사양 자연 공냉식 |
5 | 15 | 금 도금 | 24V 75W | 30 | 20 | 40 | 80g |
| HSH-8 특별주문 사양 자연 공냉식 |
5 이상 임의 | 10 이상 임의 | 금 도금 | 24V 75W | 30 | 20 | 40 | |
| HSH-9 표준 사양 자연 공냉식 |
2.5 | 9 | 금 도금 | 12V-35W | 18 | 20 | 35 | 40g |
| HSH-10 특별주문 사양 자연 공냉식 |
5 이상 임의 | 10 이상 임의 | 금 도금 | 12V-35W | 18 | 20 | 35 | |

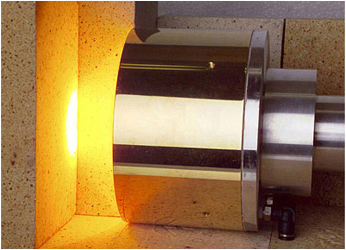

조사예
테스트 및 적용결과
주의사항
- 반드시 차단브레카를 컨트롤러에 장착해야 합니다(당사추천 BC 컨트롤러)
- 가능한 한 전원을 ON 할 때에는 서서히 온도를 상승시켜 주십시오.
또 정격전압을 초과하는 전압은 가능한 한 가하지 마십시오.
(10%Max, 10%과전압으로 사용할 경우 수명이 1/3 단축될 수 있습니다) - 수냉식의 경우 냉각수가 없으면 과열로 인해 위험합니다.
냉각수가 흐르지 않으면 전원이 가해지지 않도록 프로그램을 설정할 필요가 있으며 이렇게 운용해야만 안전합니다.(필요 냉각수 3L/min 이상) - 냉각수는 깨끗한 냉각수(PH6~8 수온 15~25°C)를 사용해야 합니다.
- Light의 방향은 상,하,좌,우 모두다 가능합니다.
단 충격은 피해주십시오. - 과전압(10% 이상초과)은 피해 주십시오.
