NIL
할로겐 라인히터 NIL는 할로겐 램프를 길이로 길게 장착하여 집광하여 가열하므로 최고온도 1200°C까지 가열할 수 있는 최적의 히터입니다.
Solar-cell 의 Soldering 이나 각종 수지의 절단, 경화, 융착, 예열 등에 폭 넓게 사용할 수 있으며, 각 공정에서 수직, 수평으로 일정하게 가열하고자 할 경우에 매우 효율적으로 사용될 수 있습니다.
Solar-cell 의 Soldering 이나 각종 수지의 절단, 경화, 융착, 예열 등에 폭 넓게 사용할 수 있으며, 각 공정에서 수직, 수평으로 일정하게 가열하고자 할 경우에 매우 효율적으로 사용될 수 있습니다.
특징
- 라인형태로 집광시켜 최고 1200°C까지 가열이 가능합니다.
- 장방형의 고효율 집광경에 할로겐 램프를 조합한 것입니다.
- 온도조절이 용이하고 유리를 투과하는 가열 등, 할로겐램프의 장점을 최대한 활용한 열원입니다.
- 취급이 간단하고 설치가 용이하며 목적에 따라 다용도로 사용할 수 있으며, 좁은 설치공간에도 사용이 가능합니다.
용도
- 곡선가공의 예비가열
- 각종 필름의 제조공정
- 진공중이나 고순도 가스 분위기내에서의 가열
- 컨베어라인의 열원
- 솔라셀 패널 납땜
- 수지 시트 재단시의 보조 가열용
스포트적인 납땜
- 동작 또는 꺼짐의 시간이 짧고 온도제어를 용이하게 실시 할 수 있기 때문에 피가열체의 이동에 맞추어 가열하는 것도 가능합니다.
- 스포트 가열이 가능하기 때문에 다른 부품에의 열스트레스를 최소한으로 억제합니다.
- 후레키 기판, 미소 부품의 납땜이 가능합니다.
예열
- 납 인두를 맞히기 전에 국소의 예비가열을 실시할 수 있기 때문에 납프리 납땜등에서는 최소의 에너지로 양호한 납땜결과를 얻을 수 있습니다.
- 필름의 가열(건조, 박리전 가열)등 연속적으로 가열할 수 있습니다.
- 건조 용도의 가열을 할 수 있습니다.
- 다층 필름의 절단시의 박리 방지용의 가열을 할 수 있습니다.

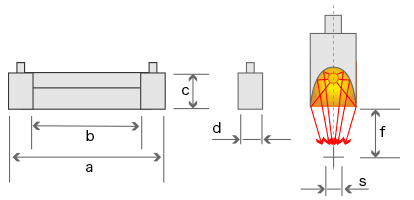

치수도

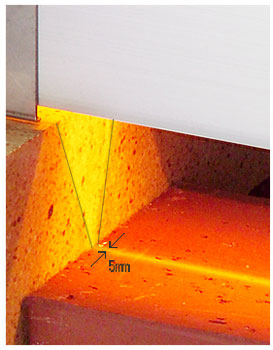

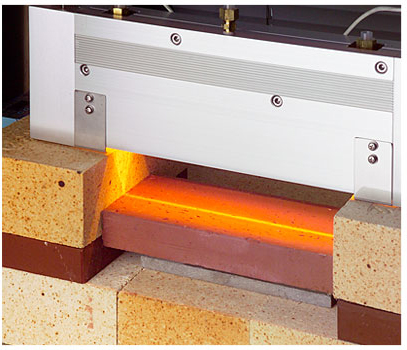

조사예

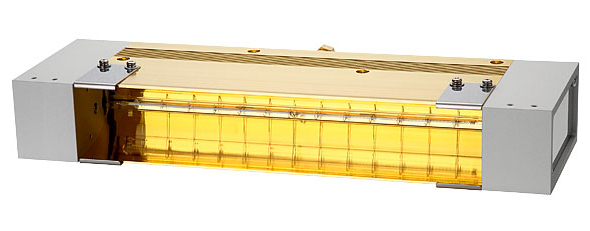

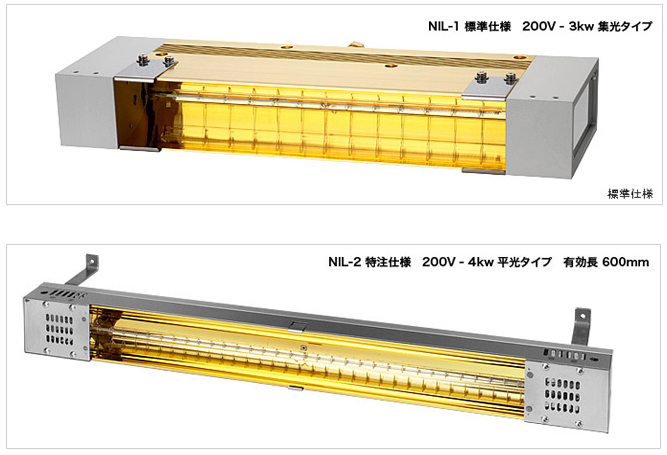

제품 사진 및 사양
| 형식 | 집광폭 S(mm) |
초점거리 f(mm) |
밀러 커브 |
밀러면 램프 |
용량 | 외형치수 | |||
| a(mm) | b(mm) | c(mm) | d(mm) | ||||||
| NIL-1 표준사양 |
5 | 50 | 타원 | 알루미늄 | 2000W | 368 | 280 | 115 | 57 |
| NIL-2 특주사양 |
5 | 50 | 타원 | 알루미늄 또는 금도금 |
500 - 4000W |
b+180 | 100~ 1200 |
115 | 57 |
| NIL-3 특주사양 |
5 | 30이상으로 임의 |
고차곡면 및 타원 |
알루미늄 또는 금도금 |
500 - 4000W |
b+180 | 100~ 1300 |
100 | 80 |
주의사항
- 램프 하우스는 고온이 되기 때문에 취급에 충분히 주의를 해야 합니다.
- 가열부가 고온이오니 가연물은 가까이 두지 마십시오.
- 반드시 속단 브레이커를 전원 측에 넣어주세요.(당사 BC 전원의 사용을 추천합니다.)
- 할로겐 램프의 반사광은 눈부시기때문에 선글라스나 색이 있는 패널등을 사용하고 바로 직접 보는 것을 삼가하십시오.
