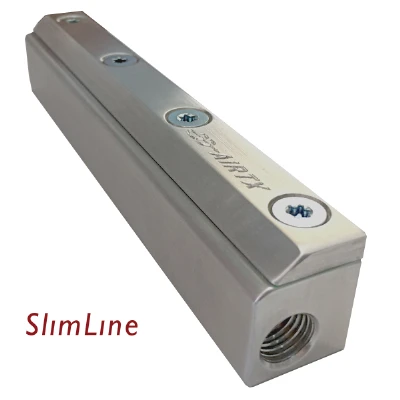

Slim Line Air Knife
반도체 공정 가운데 Clean Room 등과 같이 Stainless Steel 제품을 사용해야 하는 공정에 적합합니다.
- 경제적인 설치가격. (일반 제품의 20~25% 저렴)
- 에어사용량 절약. (일반 제품의 30% 절약)
- 대상 목적물에 좀 더 가까이 설치가 용이합니다.
- 소음도 일반 제품보다 더 작습니다.
- 양 사이드에서 에어가 공급됩니다.
- 고객의 요청에 따라 뒷부분에서 에어를 공급할 수도 있습니다.
- 실제 길이는 유효 길이보다 1인치가 깁니다.

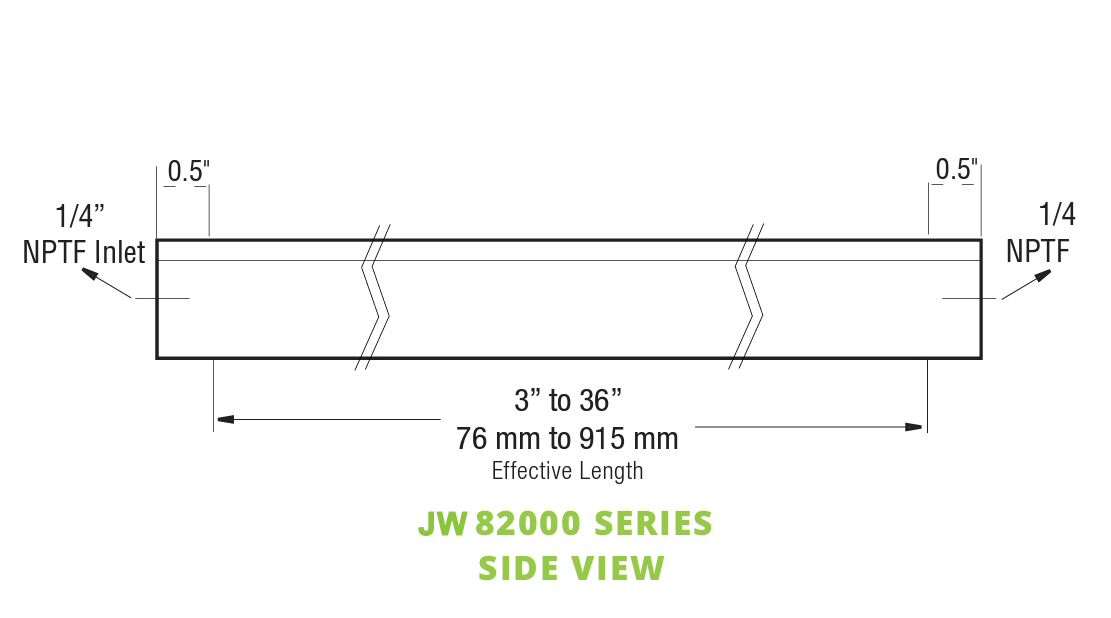

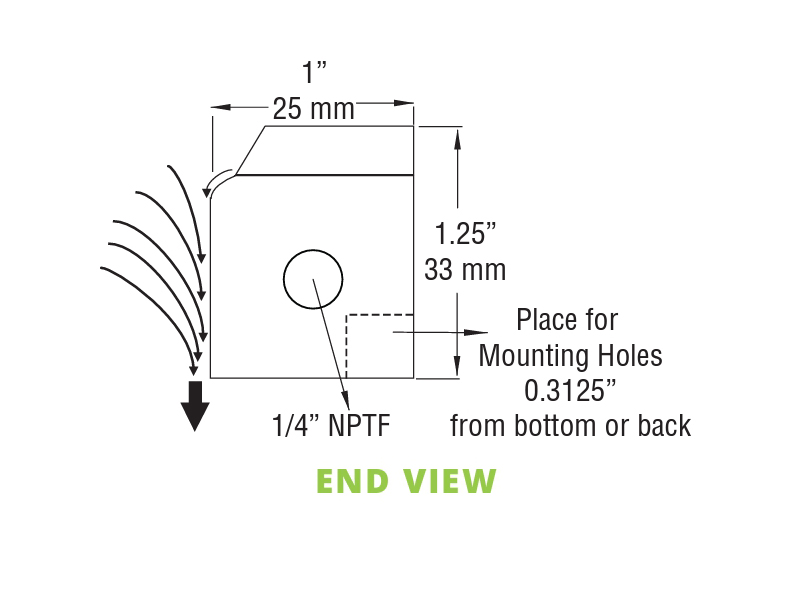

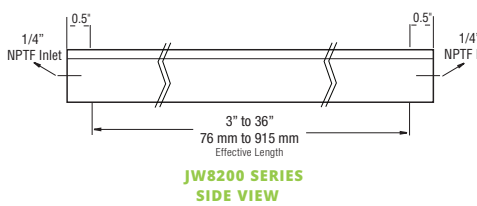

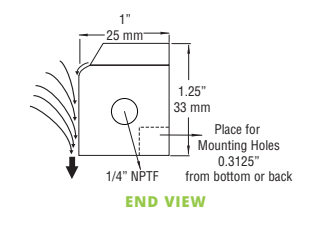

Dimension & Drawing
제품사양
JW8200 Series SlimLine Aluminum Industrial Air Knife
| Models | Eff. Length | Act. Length | Amp Ratio | Input @ 80 psi | Output @ 80 psi | ||
| in. | mm | in. | mm | ||||
| JW8203 | 3" | 76 | 4" | 102 | 25:1 | 9 cfm | 225 cfm |
| JW8206 | 6" | 152 | 7" | 178 | 25:1 | 18 cfm | 450 cfm |
| JW8212 | 12" | 305 | 13" | 330 | 25:1 | 36 cfm | 900 cfm |
| JW8218 | 18" | 457 | 19" | 483 | 25:1 | 54 cfm | 1350 cfm |
| JW8224 | 24" | 610 | 25" | 635 | 25:1 | 72 cfm | 1800 cfm |
| JW8230 | 30" | 762 | 31" | 787 | 25:1 | 90 cfm | 2250 cfm |
| JW8236 | 36" | 914 | 37" | 940 | 25:1 | 108 cfm | 2700 cfm |
Air Consumption -Air Usage/Inch with .003" Shim
| Air Pressure | 20 psi | 40 psi | 60 psi | 80 psi | 100 psi |
| CFM | 1 | 1.5 | 2.1 | 3 | 3.6 |
| LPM | 28 | 42 | 59 | 85 | 102 |
